Сэндвич-дымоход: для чего нужен, как правильно выбрать, плюсы и минусы, и из чего состоит сэндвич-труба для дымохода

Обустройство отопительной системы в частном доме, коттедже или бане требует грамотного подхода к отводу продуктов сгорания. От качества и надежности дымохода зависят не только эффективная работа котла или печи, но и безопасность жильцов. Если раньше стандартами считались кирпичные каналы, то сегодня все больше владельцев недвижимости отдают предпочтение двухконтурным стальным модульным системам. Попробуем подробно разобраться, что такое сэндвич дымоход, из каких компонентов он состоит, какими достоинствами и недостатками обладает, а также как правильно выбрать сэндвич трубу для дымохода.

Стальной сэндвич дымоход: что это и как он устроен

Для начала разберемся с базовым определением: что такое сэндвич труба для дымохода? Это элемент трехслойной конструкции модульного типа, состоящей из двух стальных цилиндров разного диаметра, вложенных один в другой. Разница диаметров формирует межконтурный зазор, который плотно забивается негорючим теплоизоляционным материалом.

Изучим состав дымохода из сэндвич труб более подробно:

1. Внутренний канал. Непосредственно контактирует с горячими дымовыми газами, образующимися при сгорании топлива. Изготавливается из жаропрочной и кислотостойкой нержавеющей стали.
2. Теплоизоляционный слой. Предотвращает быстрое охлаждение дымовых газов внутри трубы и защищает внешнюю оболочку от чрезмерного нагрева.
3. Внешний контур. Выполняет защитную и декоративную роль. Он может изготавливаться из нержавеющей стали, оцинкованной стали или металла с термостойким порошковым покрытием.

Благодаря такому строению многократно снижается теплоотдача наружу, что и обеспечивает уникальные рабочие характеристики всей системы.

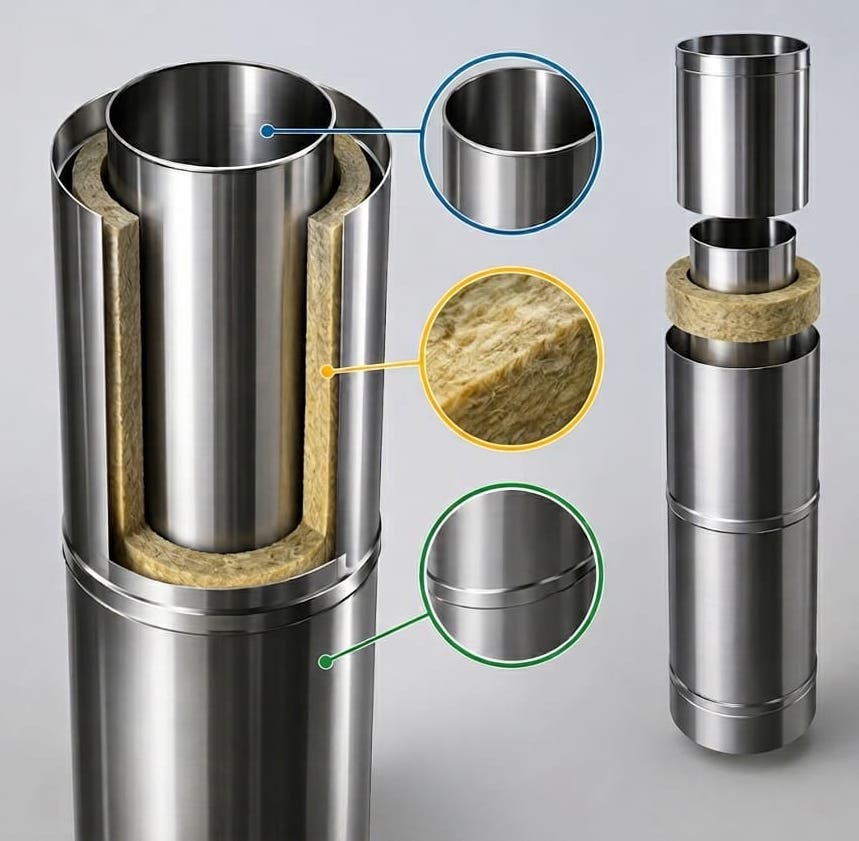

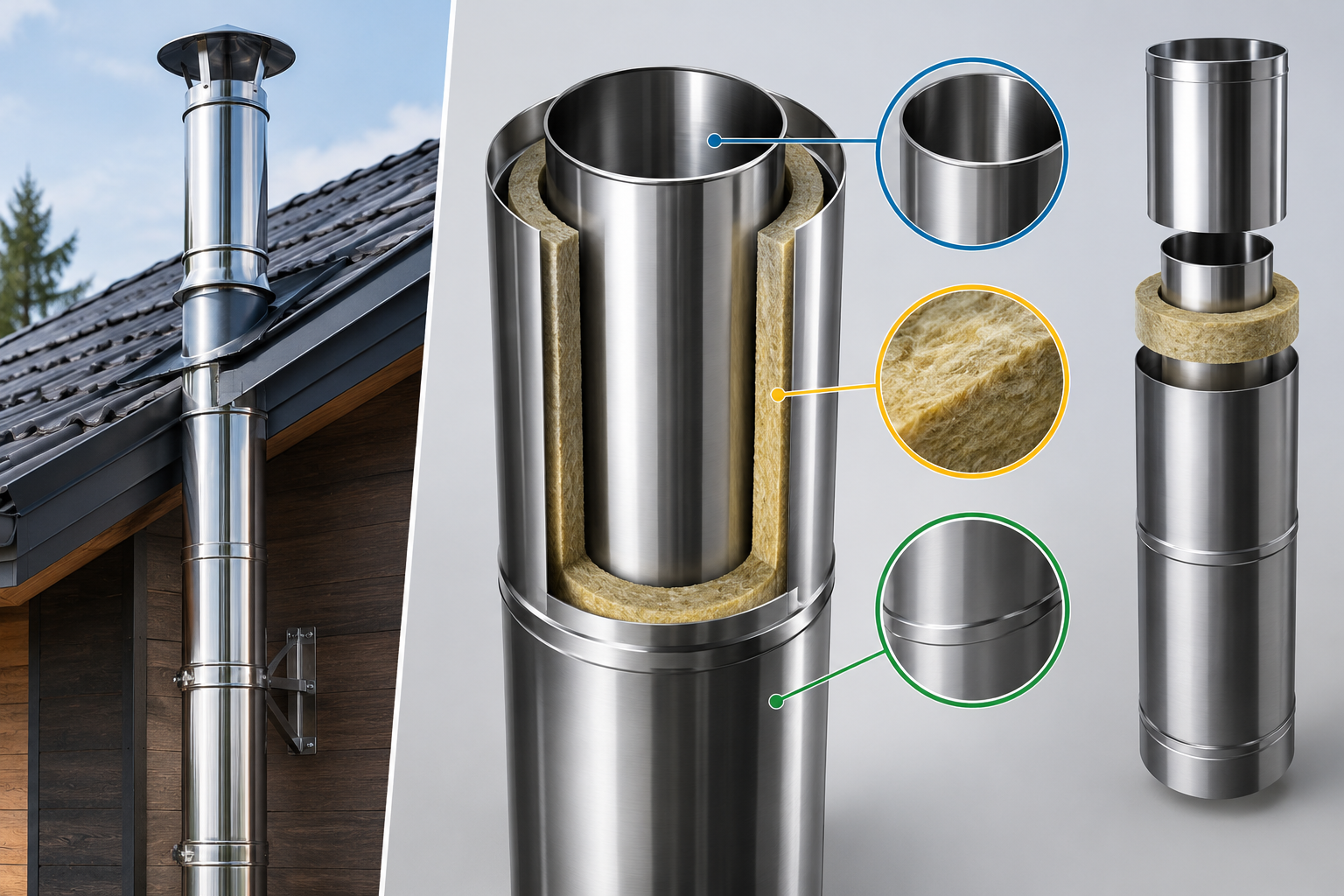

устройство сэндвич-дымохода

Для чего нужен сэндвич дымоход

Понимание того, для чего нужна сэндвич труба дымохода, помогает избежать типичных ошибок при проектировании дровяного/газового отопления. Главная задача любого дымового канала — безопасный вывод продуктов сгорания на улицу и создание стабильной тяги.

При сгорании дров, газа или угля выделяется водяной пар. Попадая на холодные стенки обычной трубы, пар охлаждается до так называемой «точки росы» (около 55–60 °C) и превращается в конденсат. Конденсат смешивается с сажей и оксидами, образуя агрессивные кислоты, которые быстро разрушают кирпич и обычный металл.

Слой утеплителя в сэндвич-структуре не позволяет дымовым газам остывать ниже опасной границы. В результате:

• Практически не выпадает агрессивный конденсат.
• Улучшается аэродинамика и поддерживается постоянная тяга.
• Сэндвич дымоход в обязательном порядке требует изоляции горючих деревянных конструкций в местах прохода перекрытий и кровли, в результате чего снижается риск их избыточного нагрева.

Сэндвич труба: плюсы и минусы

Чтобы объективно оценить, чем хороша сэндвич труба для дымохода, сопоставим её плюсы и минусы.

Плюсы сэндвич трубы:

• Высокая безопасность. Утепленный слой защищает внешнюю стенку от критического перегрева.
• Минимум конденсата и сажи. Благодаря гладким внутренним стенкам из нержавеющей стали сажа почти не задерживается на поверхности, а отвод продуктов сгорания происходит с минимальным сопротивлением.
• Универсальность и простой монтаж. Модульная конструкция легко собирается по принципу раструбного соединения и не требует усиленного фундамента.
• Долговечность. Качественные дымоходы из нержавеющей стали способны прослужить от 15 лет и более.

Минусы:

• Относительно высокая стоимость. Начальные затраты на качественные материалы выше, чем на обычную одностенную трубу.
• Требовательность к выбору материалов. Использование некачественной стали или дешевого утеплителя может привести к прогоранию внутреннего канала или усадке изоляции.
• Ограниченный срок службы по сравнению с кирпичом или керамическим дымоходом. Хотя кирпичные или керамические каналы тяжелее и дороже в стоимости и монтаже, при правильном обслуживании они естественно служат дольше, чем металл.

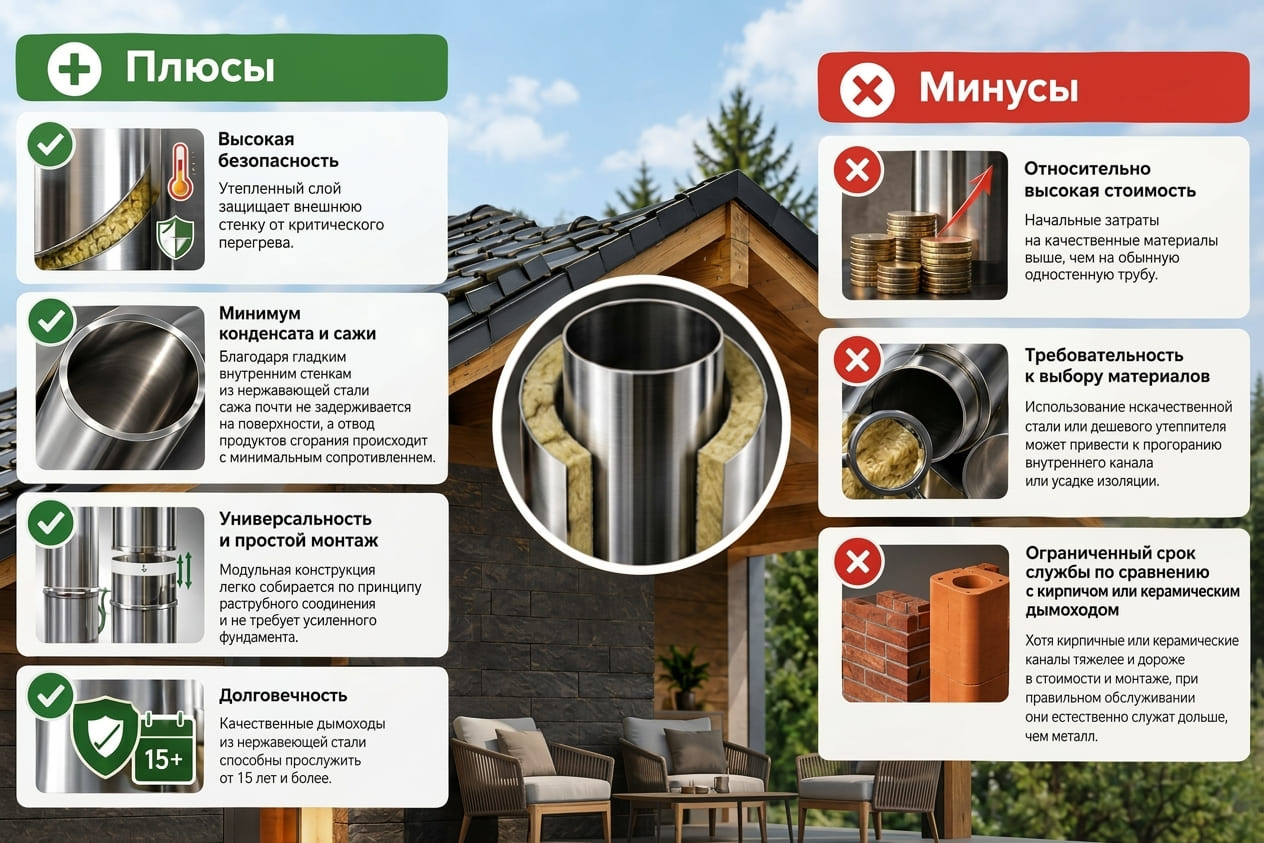

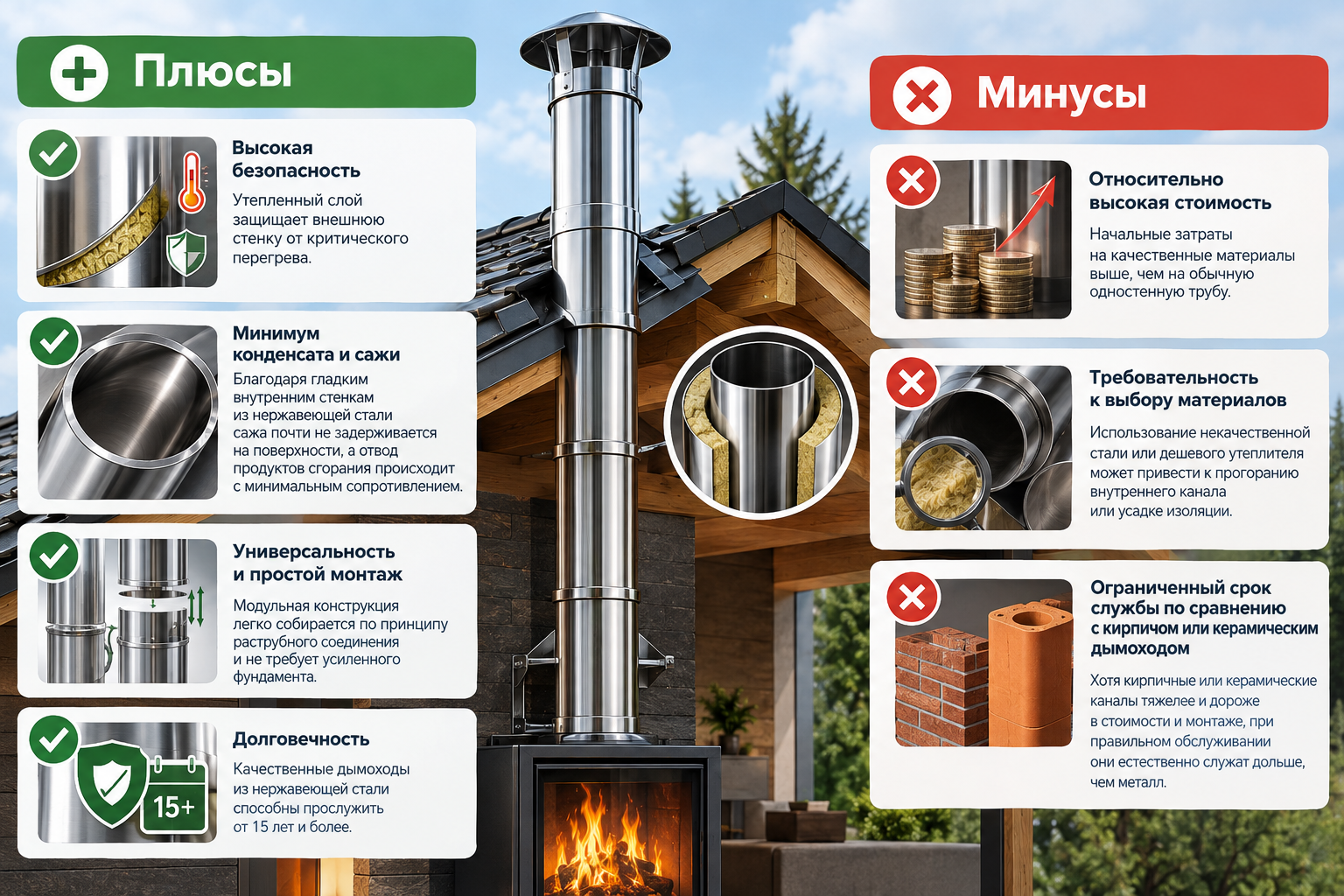

плюсы и минусы сэндвич-дымоходов

Сравнение: сэндвич или альтернативные варианты

Часто при строительстве возникает вопрос: какой дымоход лучше — сэндвич или нержавейка без утепления? Одностенная труба из нержавеющей стали отлично подходит для гильзования уже существующих кирпичных каналов или для использования в качестве первого (стартового) элемента внутри отапливаемого помещения. Но использовать её на улице или в чердачном пространстве нельзя: из-за отсутствия утеплителя она будет обильно покрываться конденсатом и быстро забиваться сажей, также будет сильно греться, что небезопасно для близлежащих горючих конструкций и поверхностей.

А что лучше — сэндвич или кирпич? Кирпичная шахта обладает большой массой, требует фундамента, долго прогревается и имеет шероховатую внутреннюю поверхность, за которую “цепляется” сажа. Сэндвич-система монтируется в разы быстрее, имеет безупречную гладкость внутри, создает лучшую тягу и не создает колоссальной нагрузки на перекрытия.

Как выбрать сэндвич трубу для дымохода

При выборе сэндвич трубы следует учитывать сразу несколько критически важных факторов: марку стали, толщину металла и тип утеплителя.

1. Выбор стали

От того марки и толщины стали напрямую зависит надежность всей системы. Для внутреннего и внешнего контуров используются разные сплавы:

• AISI 304 — универсальная хромоникелевая нержавеющая сталь. Выдерживает нагрев до 450 °C и обладает устойчивостью к коррозии.
• AISI 430 — нержавеющая сталь (рабочая температура до 450 °C), однако имеет меньшую стойкость к воздействию агрессивных кислот. Часто применяется для режима работы без постоянного контакта с жидкой агрессивной средой или для наружного контура.
• AISI 316L — кислотостойкая марка с добавлением молибдена, рабочая температура до 600°C, идеальный выбор для дровяных и газовых каминов, печей-каминов, котлов.
• AISI 310S — высокожаропрочная сталь, способная выдерживать температуру до 1000 °C.

Оптимальная толщина внутреннего металла для дровяного отопления составляет 0,5–0,8 мм, для газового котла достаточно 0,5 мм.

2. Выбор теплоизолятора

Чтобы понять, какой наполнитель сэндвич трубы для дымохода лучше, посмотрим на их условия эксплуатации:

• Базальтовая (минеральная) вата: рассчитана на температуру до 600 °C, оптимальна для большинства бытовых отопительных приборов на дровах и газе..
• Керамическое волокно (Cerablanket): термостойкость достигает 1000 °C. Превосходно справляется с экстремальными температурами и частыми перепадами нагрева.
• Вспученный вермикулит: выдерживает нагрев до 1100–1200 °C и подходит для самых суровых условий.

Толщина слоя изоляции обычно составляет от 25 до 100 мм. Выбор зависит от климатической зоны и температуры выходящих газов.

Резюме

Выбирайте сэндвич дымоход с учетом характеристик вашего отопительного прибора. Для дровяной печи или бани ориентируйтесь на жаропрочную сталь (AISI 310S или AISI 316) толщиной от 0,8 мм. Для газового оборудования на первый план выходит кислотостойкость (AISI 316L). Грамотный подбор материалов и качественный монтаж гарантируют безупречную работу дымоходной системы и безопасность вашего дома на долгие годы.
