Система чистое стекло в печи и камине: как работает

Минус использования стекла в том, что на его поверхности осаждается сажа и копоть, которые приходится периодически очищать. Чтобы свести необходимость чистки к минимуму, в ряде моделей применено конструктивное решение, которую называют система “чистое стекло”.

Наличие такой системы не значит, что за стеклом не придется ухаживать. Нет, очищать стекло дверцы все равно придется, но делать это можно будет значительно реже.

Конструкция

Система “чистое стекло” в камине состоит из нескольких элементов:

• Герметично закрывающаяся дверца с прозрачным стеклом и с уплотнительным шнуром по периметру, который исключает подсасывание воздуха через неплотности.

• Находящаяся внутри, над стеклом, щель на всю ширину дверцы.

• Направляющая пластина на корпусе камина или топки, отвечающая за отклонение потока воздуха, засасываемого в очаг. При помощи пластины воздушный поток направляется сверху-вниз параллельно внутренней поверхности стекла дверцы.

Благодаря отклонению воздушного потока создается завеса, которая не позволяет нагару осесть на стеклянной поверхности. Устойчивость потока получается за счет разряжения в топке. При этом воздух используется также для вторичного дожига топлива. Система “чистое стекло” в печи или печи-камине выполнена по тому же принципу. Например, такая система используется в АСТОВ ПС 700.

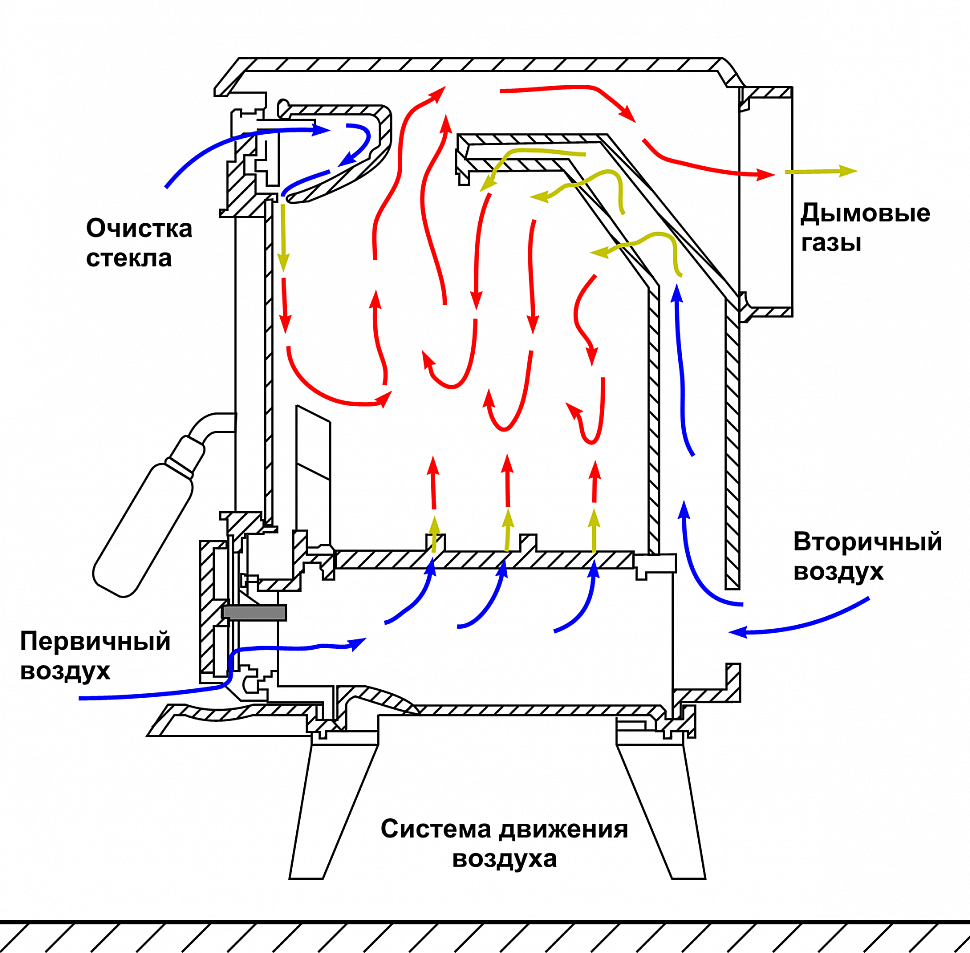

схема работы системы «чистое стекло» в печи-камине

Чистое стекло в камине может быть только в том случае, если имеются все из перечисленных элементов, и они работают правильно. Нередко даже производители бюджетных топок (особенно китайские) заявляют о наличии системы защиты стекла от копоти. Но у них дверца часто недостаточно плотно прилегает к корпусу топки. Из-за этого создается хаотичный подсос воздуха, который создает завихрения, ослабляя воздушную завесу. Из-за этого она не только не препятствует попаданию нагара на стекло, но нередко даже ухудшает ситуацию.

В печах с небольшой дверцей подсос воздуха может выполняться снизу. Но такая система работает хуже и подходит только, если стекло небольшое. Как работает система “чистое стекло” в печи в данном случае – подсос идет снизу, при этом воздух нагревается, поднимаясь и поступая в топку. Благодаря этому он не дает саже оседать на стекле. На самом деле такая конструкция приводит к завихрению потока воздуха, поэтому нагар будет оседать на стекле, хоть и не так быстро.

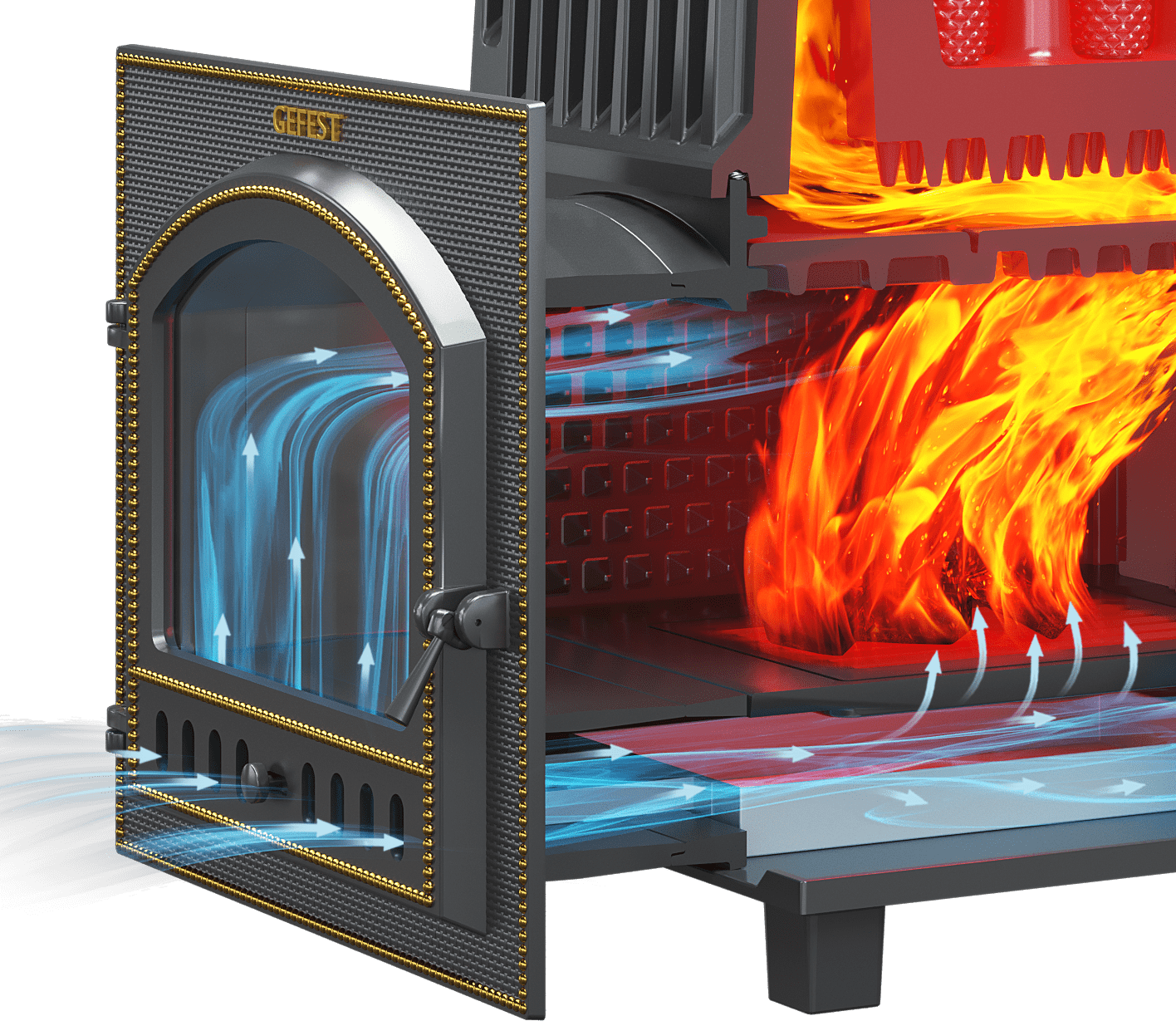

поступление воздушного потока через нижнюю щель в печке с небольшой дверцей

Современные системы «чистое стекло»

Конструкции без регулировки уже в значительной степени устарели. Сейчас применяют активные устройства для обеспечения чистоты стекла. В данном случае воздух для создания воздушной завесы подается через специально проложенные каналы, проходящие в стенках топки или по отдельной трубке. Сила поступления воздуха может регулироваться при помощи заслонки, как в каминной топке Экокамин Альфа 700 три стекла, подовая.

В современных каминах воздушный поток, пройдя по каналам перед подачей на завесу, предварительно подогревается, что позволяет обдувать стекло горячим потоком. Несмотря на то, что поток нагрет, он направляется вниз за счет отклонения пластиной.

Пройдя по каналам, воздух подогревается до 100-150ᵒС, что значительно холоднее жара топки, достигающего около 600ᵒС. Это значит, что завеса будет для топки «холодной». Однако подогрев увеличивает КПД камина, т.к. повышает температуру, при которой происходит дожигание газов.
